電源線拉力測試標準及方法
2022-11-02 13:25:00
AHUA澳華公司專業生產LED防水插頭連接器、路燈模組分線盒、工控防水公母接頭、光伏航空插頭、新能源防水電源連接線、植物生長燈連接線、畜牧養殖連接線、汽車線束。工廠自有模具制造、電線電纜押出、大型注塑、五金制造，雙生產基地，可來圖來樣個性化定制，國家高新技術規模企業！
電源線-般分為兩芯電源線和三芯電源線(以下簡稱線),中- 類設備(帶地線)使用三芯電源線，二類設備 (不帶地線)則使用兩芯電源線,三芯線是一根線內有三根線芯 ,顏色分別為:紅一火線,藍(綠或黑)-零線 ,黃綠-地線;兩芯線內部就兩根線芯,紅色火線和藍(綠或黑)零線。
像電視機、電冰箱、吹風機、筆記本電腦的電源適配器等設備都將電源固定在設備自身某一個位置,就是為了防止在使用過程中拖拽次數過多導致電源線脫落斷裂,而電源線拉力測試就是要驗證電源線的焊接點不受力和線皮不被磨損并牢固可靠,避免在使用過程對人體造成危險。
GB 4943.1中3.2.6章節, GB 8898中16章節及IEC 62368-1中G7章節,等標準對該項測試做 了詳細規定,測試方法略有不同,判定結果致,帶有固定電源線的設備等都適用于該項測試。
在CCC、CB、PSE等認證中都需進行該測試,測試將會用到推拉力計、卡尺扭力計等安規設備。
IEC 62368-1 & GB 4943.1測試方法:
1.根據產品重量找出相對應的拉力,小于等于1千克的是30N,大于1千克和小于等于4千克之間的是60N,大于4千克的是100N。
2.在電源線上做記號(最接近線扣的地方) , 再將推拉力計固定在電源線的一端,然后沿最不利的方向去拉25次，每次1秒。
GB 8898 & IEC 60065測試方法:
拉緊電源線,在靠近進線孔處的電源線上做上標記,然后承受40N的拉力100次,每次持續1S。拉力不得加得過猛。此后電源線立即承受0.25Nm的扭矩持續1min。
判定結果:
1.電源線位移不得超過2mm。
2.在測試過后,應注意觀察不僅位移不能超過2mm ,還要觀察線體是否有損傷、彩,并要檢驗電源線導體和可觸及的導電零部件之間的抗電強度(打耐壓),此項測試才算通過。
為什么選擇AHUA澳華UL航空插頭防水接頭連接器電源線？

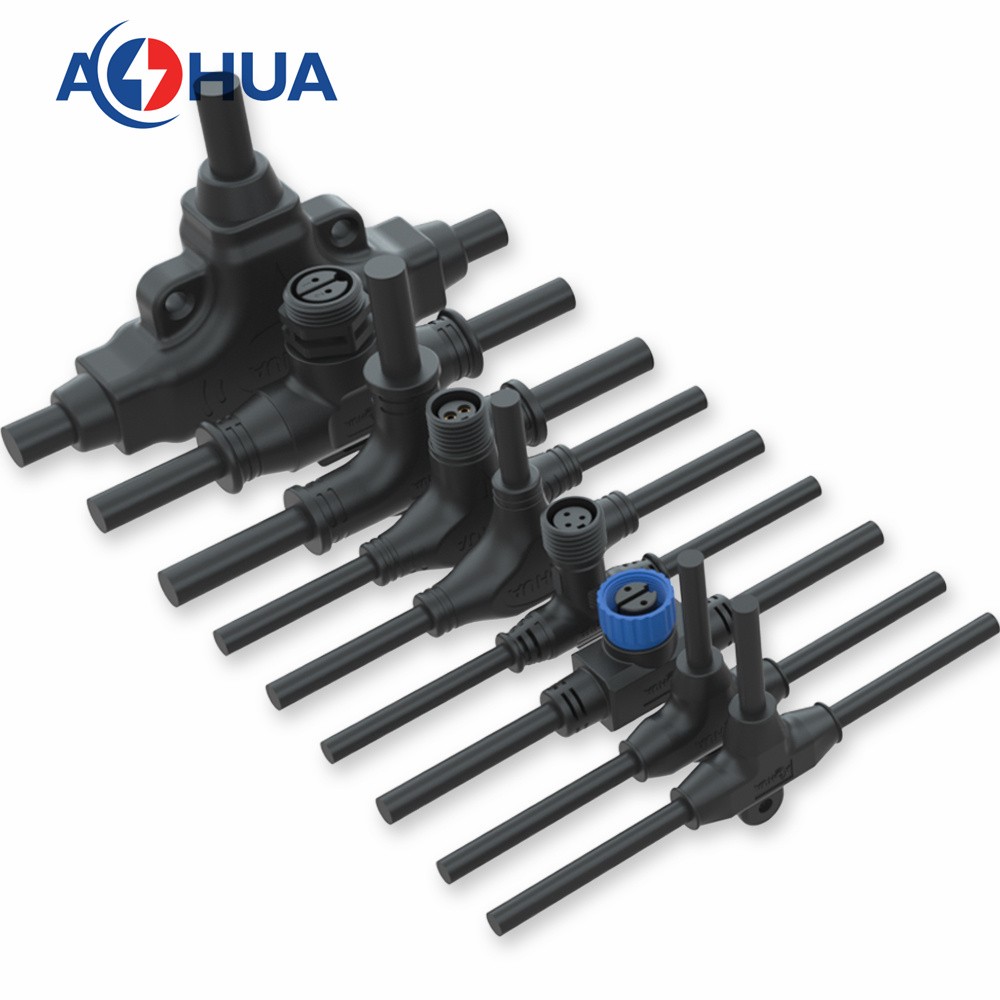

成品類戶外UL2238防水接頭，多國安規認證插頭
