連接器UL認證常見測試
2022-10-24 13:25:00
AHUA澳華公司專業生產LED防水插頭連接器、路燈模組分線盒、工控防水公母接頭、光伏航空插頭、新能源防水電源連接線、植物生長燈連接線、畜牧養殖連接線、汽車線束。工廠自有模具制造、電線電纜押出、大型注塑、五金制造，雙生產基地，可來圖來樣個性化定制，國家高新技術規模企業！
UL認證是連接器常做的安規認證,是連接器廠家進入北美市場的必選項。連接器UL認證常做的標準有UL1977、UL2238、 UL4128、UL6703等,不同UL標準的連接器需要進行的測試項目和測試要求是不一樣的。
I連接器UL認證常見測試項目
1.加速老化測試
它主要是對連接器中含有rubber (橡膠)和PVC材料的產品來做測試。它的測試條件是將產品放入空氣流通的烘箱內, rubber的烘箱內溫度為100+2*C烘烤70個小時; PVC的烘箱溫度為100+1°C烘烤96小時。取出后外觀上沒有變形,且硬度變化不能超過10個點,如果產品有多種顏色的塑料那么每種顏色都要做。
2.注塑應力釋放測試
測試條件:
1)是要將連接器全部安裝好成為成品,不相互配合,
2)放在溫度最低不低于70°C并且是比客戶指定的最高工作溫度，( 但不高于塑料的RTI值)或是溫升測試的最高溫度這兩種溫度還要高10°C的環境下。測試結果:產品不能出現任何的扭曲,收縮,或者其它的變形。熱固性材料不需要做此項測試。
3.過載測試
測試條件:
1)測試所用的電流為產品額定電流的1.5倍。
2)測試電壓為產品額定電壓值的95%-105%這個范圍之內(電流為交流的情況下給的電壓值為產品額定電壓的75%-80%之間)
3)測試時接一個接地保險絲 ,保險絲的規格由產品的額定電流來定,當產品的額定電流 < 30A時選用15A的保險絲;當產品的額定電流> 30A時采用30A的保險絲。測試的方法為帶電插拔50次,分鐘插拔頻率<10次。
測試的結果:
1)連接器機械結構不失敗,接觸件無蝕損,或灼燒不影響使用功能。
2)接地的保險絲不能被斷開。
4.溫升測試
測試的要求及結果:
1)布點:溫升測試點應布在Terminal (接線端子處)當產品的接觸端子有壓接和板接時,壓接端子可以帶替板接端子來作。
2)所有同電流的端子必需串聯成一個回路,來通相同的電流。
3)用最小的線徑串聯最多的端子數來做測試。
4)測試的環境溫度為25+5°C。
5)當產品的多種端子有不同電流時那么每種端子的測試回路需要分開,犋同時進行。
6)測試出溫度的最高溫度不能超過塑膠材料的RTI值。
7)測試的時間為4小時,溫升數據最后15分鐘時,每隔5分鐘- -次,三次連續讀數應一致。
8) Typo 0和typo 1A的產品在不指定電流的情況下,可以不做溫升測試。
5.耐電壓測試
測試的要求:
1)必須要在溫升測試后立刻就測。( 就是要在熱狀下打耐高壓)
2)測試時應選擇帶電體接觸件之間相隔最近的部位來測。
3)在帶電體與外露不帶電金屬之間,與外殼之間都要測。
4)測試電壓一般為AC ,如果用DC ,那么就得用交流電的1.414倍。
5) Type 0產品不用做耐電壓測試。
6) Type 1B類型產品采用AC500V。
7) Type 1A23 4類型產品采用1000伏在加上產品兩倍的額定電壓
8) Type 5類型產品需要符合相應的成品標準要求,但最低不能低于2200V。
測試結果:產品能夠承受相對應的電壓1分鐘,而且沒有被電弧擊穿。
6.耐弧測試
測試條件跟過載測相同,需多插拔, 200次。耐電弧測試主要是針對于絕緣材料,測試后產品塑膠不允許被點燃,不允許有永久性的碳痕。耐電弧測試在過載測試,溫升測試,和耐電壓測試后做,粗都需要是同一個樣品。
7.拗測試
1)只針對于壓接端子做測試。
2)所承受的拉力應符合線與力的對照表。
3)測試時能承受相對拉力1分鐘時間,不允許脫落。
8.接地阻抗測試
測試的條件:
1)測試的電流為40A ,無負載情況下測試電壓≤6V 60HZ持續2分鐘時間。
測試結果:阻抗不超過0.10。
哪些產品需要做接地阻抗測試?
1)有接地端子的連接器,產品上有明確的接地符號。
2)產品上有terminal金殼固定金屬件的。
3)接地大部分金屬跟terminal連接的。
9.燃燒測試
燃燒測試的主要標準為UL94 ,要分兩種測試方法，1)水平燃燒測試( 測試結果通過后可達HB級) 2)垂直燃燒測試。( 燃燒等級可分為V-2 V-1 V-O 5VA 5VB )
12mm火焰燃燒測試條件:
1)在注塑應力釋放測試的溫度條件中存放7天。
2)取出放在溫度為23°C+2°C濕度為50+5的環境中放置4個小時。
3)用1 2mm高度的為焰,兩次燃燒30秒,每次燃燒間隔時間為1分鐘。
4)燃燒測試的樣品長度一般為35mm ,厚度為0.5mm。
5)燃燒測試采用的氣體為丁烷。
6)火焰離開后,燃燒不超過1分鐘。
測試通過后阻燃的等級達到V-2等級或V-2等級以上。
為什么選擇AHUA澳華UL航空插頭防水接頭連接器電源線？

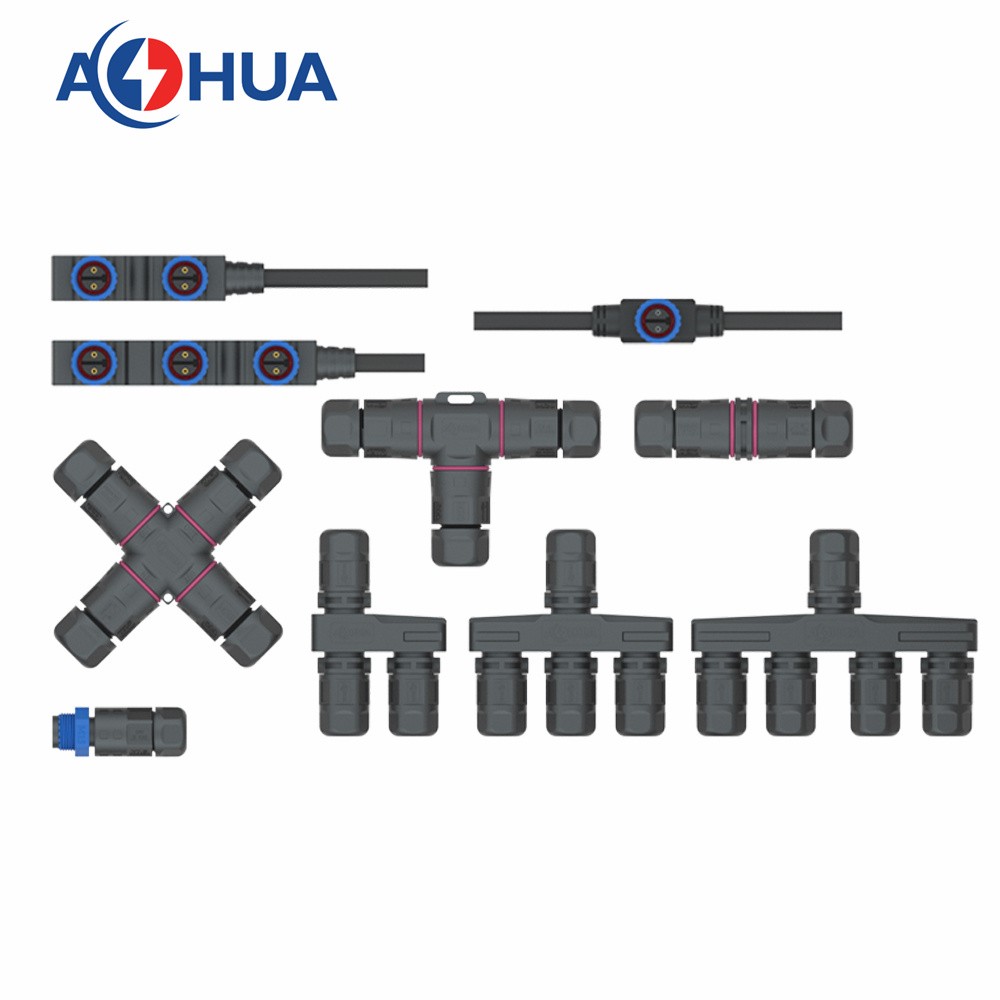

成品類戶外UL2238防水接頭，多國安規認證插頭
